接口架構與信號傳輸能力

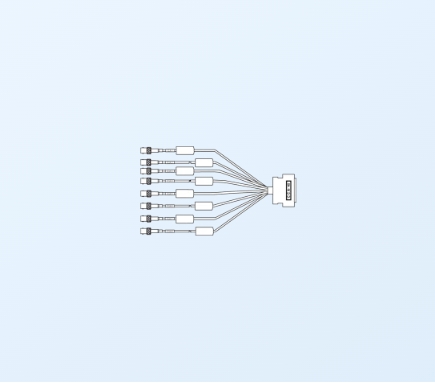

8 通道 BNC 公頭設計
配備 8 個標準 BNC 公頭（Male），支持同時連接 8 路獨立信號，適用于應變片、加速度計、振動傳感器等多通道數據采集場景。BNC 接口采用 50Ω 阻抗匹配，支持 DC 至 5GHz 的高頻信號傳輸，確保信號完整性（如 1GHz 時衰減≤0.5dB/m）。
50 針高密度母頭配置
信號分配：50 針分為 32 路差分信號對（如 ±Vout、GND）、16 路電源 / 接地引腳（支持 ±12V/24V 供電）、2 路屏蔽層接地引腳，滿足復雜系統的供電與信號隔離需求。
鍍金觸點：觸點鍍金厚度≥5μm，接觸電阻≤3mΩ，抗氧化性能優異，支持≥10,000 次插拔壽命。
機械設計與環境適應性
緊湊模塊化結構
外殼材質：采用航空級鋁合金（A6061-T6），表面陽極氧化處理，抗腐蝕能力達 500 小時鹽霧測試。
尺寸重量：直徑 60mm，長度 85mm，重量約 550g，便于集成到移動測試平臺或機柜中。
防護等級：IP67 防護（線纜端），可在 - 20℃至 + 85℃環境下工作，支持短時浸水（1 米水深，30 分鐘）。
快速連接機制
螺紋鎖定：M12×1 螺紋接口，旋轉 1/4 圈即可完成連接，防松脫設計適用于振動環境（如 10-2000Hz，20g 振動）。
防誤插設計：鍵槽定位 + 顏色編碼（如紅色信號、藍色電源），避免引腳錯位。
