UBPX100AUI UHF IS 功率耦合器的特點

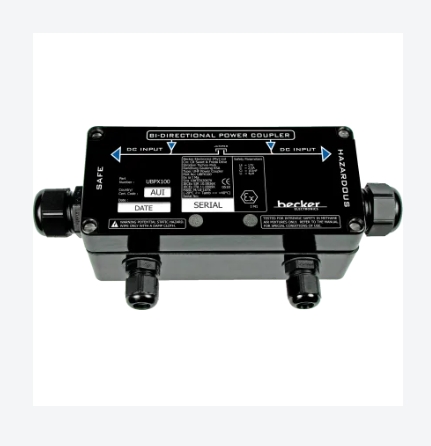

UBPX100AUI UHF IS 功率耦合器

Becker Mining Systems smartcom? 450IS 雙向功率耦合器用于漏饋系統，將直流電從系統電源注入同軸輻射電纜。然后，該注入的電源用于為功率耦合器附近的所有有源器件供電。

直流電壓通常來自帶有本地備用電池的 AC-DC 電源。直流電壓范圍為5至17 Vdc，最大電流為2 A。

輻射電纜上已經存在的下行鏈路和上行鏈路無線電信號通過雙向電源耦合器透明地傳遞。在系統故障查找中，提供了用于基站和隧道端口上

電源的 LED 指示燈。直流電源可以通過連接到與基站和隧道輻射電纜連接相關的

螺絲端子來指向任一方向。或者，通過安裝橋接跳線，可以同時將電源引導至兩個方向。

為 IS UHF 系統提供直流電源

LED 指示燈表示已通電

直流范圍在 5 至 17 Vdc 之間

易于安裝

促進黃銅塊和壓縮腺體實現高直連接
