DWT-C-SA1 小型三維位移傳感器的特點

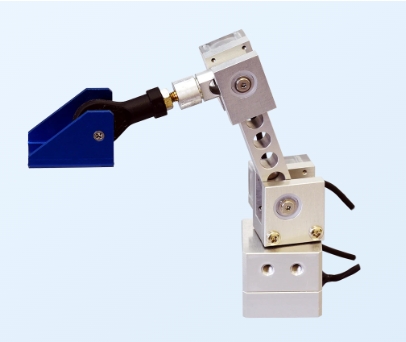

DWT-C-SA1  小型三維位移傳感器

特點

體積小巧：高 78.5mm，重量約 50g，屬于小型輕量型傳感器，對被測物的影響小，可在狹小空間內安裝使用。

安裝便捷：支持膠粘固定、雙面膠固定、L 角 + 螺栓固定等多種安裝方式，能適應不同的安裝環境和需求。

節省空間與時間：與使用直動式位移計的 3D 測量相比，節省空間，準備時間更短。

可測環繞行為：能夠測量攝像頭盲區的環繞行為，擴展了測量范圍和應用場景。

技術參數

額定容量：3 軸同時測量時，X 軸 0～25mm、Y 軸 - 10～10mm、Z 軸 - 30～0mm；單軸測量時，X 軸 - 15～25mm、Y 軸 - 10～10mm、Z 軸 - 30 至 0mm。

精度指標：非線性 ±1.5% FS（參考坐標系靜態），遲滯 ±1.5% FS（參考坐標系靜態）。

電氣特性：施加電壓為直流 5V，電纜為 0.035mm2、4 芯屏蔽乙烯電纜 2m，外徑 1.7mm，連接器插頭為 NDIS4102（7 針），3 層屏蔽層未連接到主機。

環境特性：允許溫度范圍為 - 20 至 70°C（無冷凝），溫度補償范圍為 - 20 至 70°C（無冷凝）。

機械性能：響應頻率為 DC 至 30Hz（靈敏度偏差 ±10%），防護等級為 IP42（JIS C0920）。

應用領域

工業自動化：在機械加工中，可監測刀具在三維空間中的位置變化，實現精確加工；在自動化裝配線上，用于檢測零部件的三維位移，確保裝配精度。

航空航天：監測飛機機翼、起落架等部件在飛行過程中的三維位移，為飛機的結構健康監測和飛行性能評估提供數據支持；在航天器的姿態控制和軌道調整中，測量相關部件的三維位移，保證航天器的準確運行。

建筑工程：對高層建筑、橋梁等大型結構進行健康監測，實時測量結構在風荷載、地震等作用下的三維位移，評估結構的安全性和穩定性；在建筑施工過程中，用于控制施工設備和構件的三維位置，確保施工質量。

醫療設備：在醫療影像設備中，如 CT、MRI 等，精確測量掃描床等部件的三維位移，提高成像精度；在康復治療設備中，監測患者肢體的三維運動位移，為康復訓練提供數據支持。
