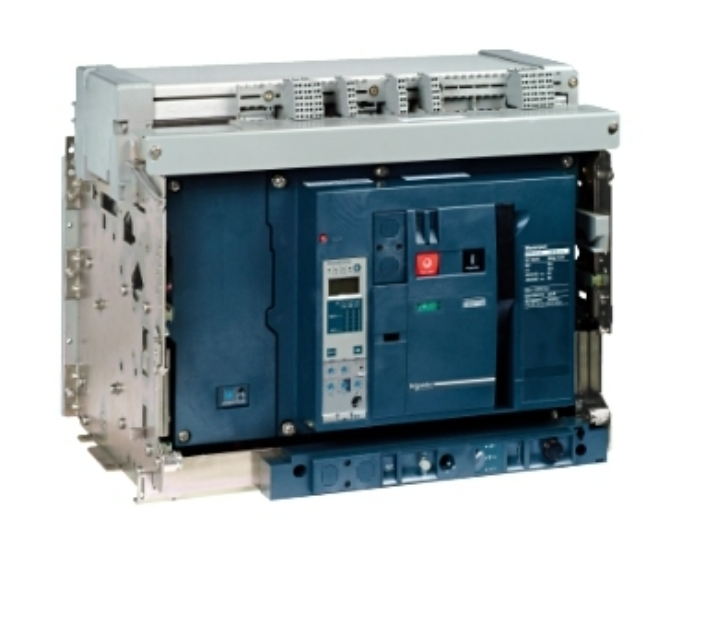

SCHNEIDER施耐德空氣斷路器47218特征

電氣參數：額定電流：800A（40℃時）。

額定絕緣電壓：1000V AC（50/60Hz）。

額定沖擊耐受電壓：12kV。

額定工作電壓：690V AC（50/60Hz）。

分斷能力：在 525V AC 和 690V AC 電壓下，額定極限短路分斷能力（Icu）為 42kA；在 220V-415V AC、440V AC 電壓下，Icu 為 50kA。

短時耐受電流：20kA（3s）、42kA（0.5s）和 42kA（1s）。

機械性能：機械壽命：12500 次（不維護）。

電氣壽命：在 690V AC 時為 3000 次，在 440V AC 時為 6000 次。

分斷時間：25ms。

閉合響應時間：最大 50ms。

結構特點：極數：4 極，中性線位于左側。

安裝類型：抽屜式，方便安裝與維護。

相間距：70mm。

外形尺寸：高度 322mm，寬度 358mm，深度 276.5mm。

功能特性：具有隔離功能，符合 IEC 60947-2 標準；使用類別為 Category B；無內置保護功能，需配合其他保護單元使用；短路瞬時保護電流為 81kA-99kA。

環境適應性：運行溫度：-25℃至 70℃。

貯存環境溫度：-40℃至 85℃。

污染等級：3 級。

環保特性：屬于 Green Premium 產品，符合歐盟 ROHS 指令，無汞，滿足相關環保要求。
